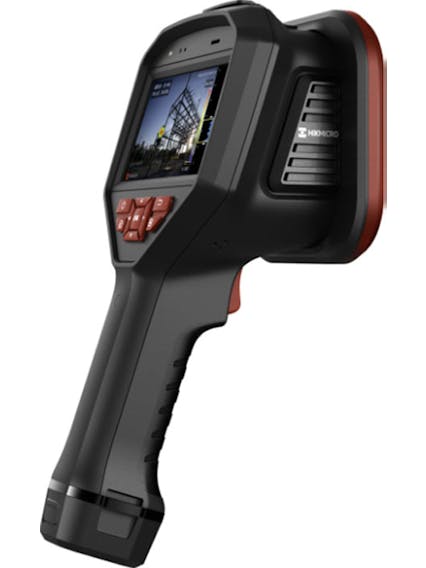

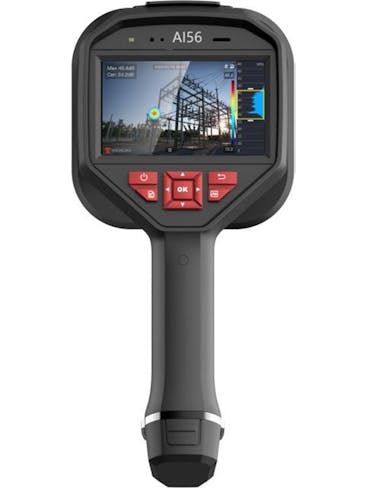

Hikmicro AI56 - Ultralydkamera
Ultralydlokalisering for trykkluftlekkasje og deteksjon av partial utladning.
Akustisk kamera HIK AI56 er et avansert akustisk kamera designet for profesjonell deteksjon av gasslekkasje og partielle utladninger.
Med MEMS-mikrofoner med lavt støynivå og et justerbart båndbreddeområde fra 0 kHz til 96 kHz. HIKMICRO AI-serien gir en enkel og effektiv måte å umiddelbart lokalisere gasslekkasjedeteksjon og delvis utladning fra høyspenningssystemer.
Smart deteksjon av delvis utladning
Når den er satt i delvis utladningsmodus, identifiserer AI-serien korona-, flytende, overflate- eller partikkelutladning på høyspenningssystemer som kan føre til utstyrsfeil. Dette vises umiddelbart på skjermen og kan lagres for dokumentasjon og rapportering.
Akustisk analysator
Analyzer Acoustic for PC er inkludert uten ekstra kostnad eller gjentakende avgifter. Bare importer bilder fra kameraet for å kvantifisere problemer, analysere feltbilder, fremheve bekymringer og lage rapporter for reparasjoner, feltrevisjoner eller energirabattprogrammer.
-

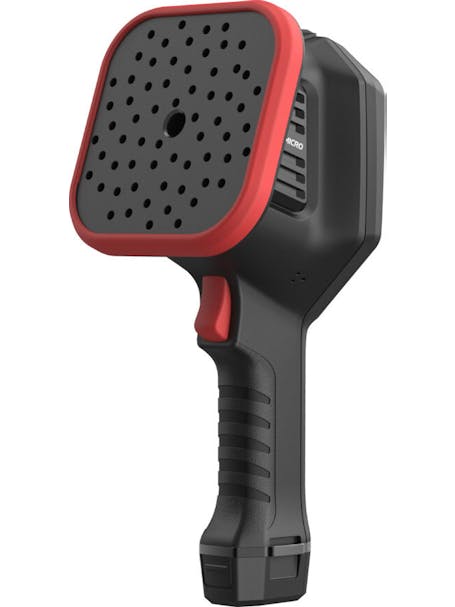

Antall mikrofoner: 64
-
Båndbredde: 0 kHz til 96 kHz, justerbart område
MEMS samplingsfrekvens: 192 kHz -
Avstand: 0,3 m ~ 150 m
-
Kameraets synsfelt: 50,2° × 35,4°
-
Akustisk bildeoppløsning: 800 × 480
-
Akustisk bildepalett: Hvit Svart, Svart Hvit, Regnbue, Fusjon, Jernbue, Rød Svart, Regn, Blå Rød
-
Lekkasjerate:
0,008 l/min @ 6 bar fra 0,5 m (1,64 fot)
0,013 l/min @ 5 bar fra 1 m (3,28 fot) -
Lydintensitetsvisning: Topppunkt
-
Akustisk bildefrekvens: 25 fps
-
Dynamisk rekkevidde:
Lav grense: <-15 dB
Høy grense: >120 dB -
Utladningsdeteksjon: Automatisk deteksjon 50/60 Hz
-
Utløpstype: Koronautladning, partikkelutladning, flytende utladning, overflateutladning
Bildevisning
-
Visuelt kamera: 2688 × 1944 (5 MP)
-
Utstilling: 800 × 480 oppløsning, 4,3" LCD-berøringsskjerm
-
Skjermens lysstyrke: Manuell / Automatisk
-
Digital zoom: 1,0x til 16,0x kontinuerlig
Datalagring og kommunikasjon
-
Bildelagringskapasitet: 20 000 bilder
-
Annoteringer:
Talemelding: maks. 60 sekunder
Tekstmelding: maks. 255 tegn -
Lagringskapasitet for video: 60 timer
-
Videofilformat: MP4
-
Utvidbart minnekort: 128 GB SD-kort
General
-
Wi-Fi: 802.11 b/g/n (2,4 GHz og 5 GHz)
-
USB-grensesnitt: USB type-C
-
HDMI-grensesnitt: HDMI-D
-
Batteritype: Utskiftbart og oppladbart litiumionbatteri
-
Batteriets driftstid: Ca. 3,5 timer × 3, totalt 10,5 timer
-
Batteriladetid: 5 timer til full lading
-
Falltesthøyde: 1,2 m (3,94 fot)
-
Sikkerhet: IEC 61010-1
-
EMC: EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3, EN 61326-1
-
Vibrasjon: 2 g, IEC 60068-2-6
-
Sjokk: 25 g, IEC 60068-2-27
-
Arbeidstemperaturområde: –20 °C til 50 °C (–4 °F til 122 °F)
-
Oppbevaringstemperaturområde: –20 °C til 60 °C (–4 °F til 140 °F)
-
Relativ fuktighet: <95 % ikke-kondenserende
-
Vekt: Ca. 940 g (2,07 lb)
-
Dimensjon: 292,2 × 127 × 110,7 mm (11,50 × 5,00 × 4,36 tommer)
-
Stativmontering: UNC ¼”-20
-
Strømforsyning: 5 V DC / 2 A (Lading via USB)
-
Beskyttelsesnivå: IP54
